橋梁上部工編

本動画では、以下の工種について、工種概要、施工方法、積算方法などを解説します。

■動画の内容

①鋼橋架設工【標準歩掛】

②PC橋架設工【標準歩掛】

概要：工種の概要を解説します。

施工手順：施工手順をアニメーションを用いてわかりやすく解説します。

積算方法・積算上の留意点：予定価格の設定における積算方法や積算上の留意点を解説します。

施工上の留意点：施工における留意点を解説します。

■鋼橋架設工とは

鋼橋架設工とは、工場で製作された鋼製の橋桁を、安全かつ正確に組み立てて橋脚の上に架け渡す工事のことです。鋼橋の架設方法は多岐にわたり、現場の地形や橋の種類などによって、最適な工法を選定します。

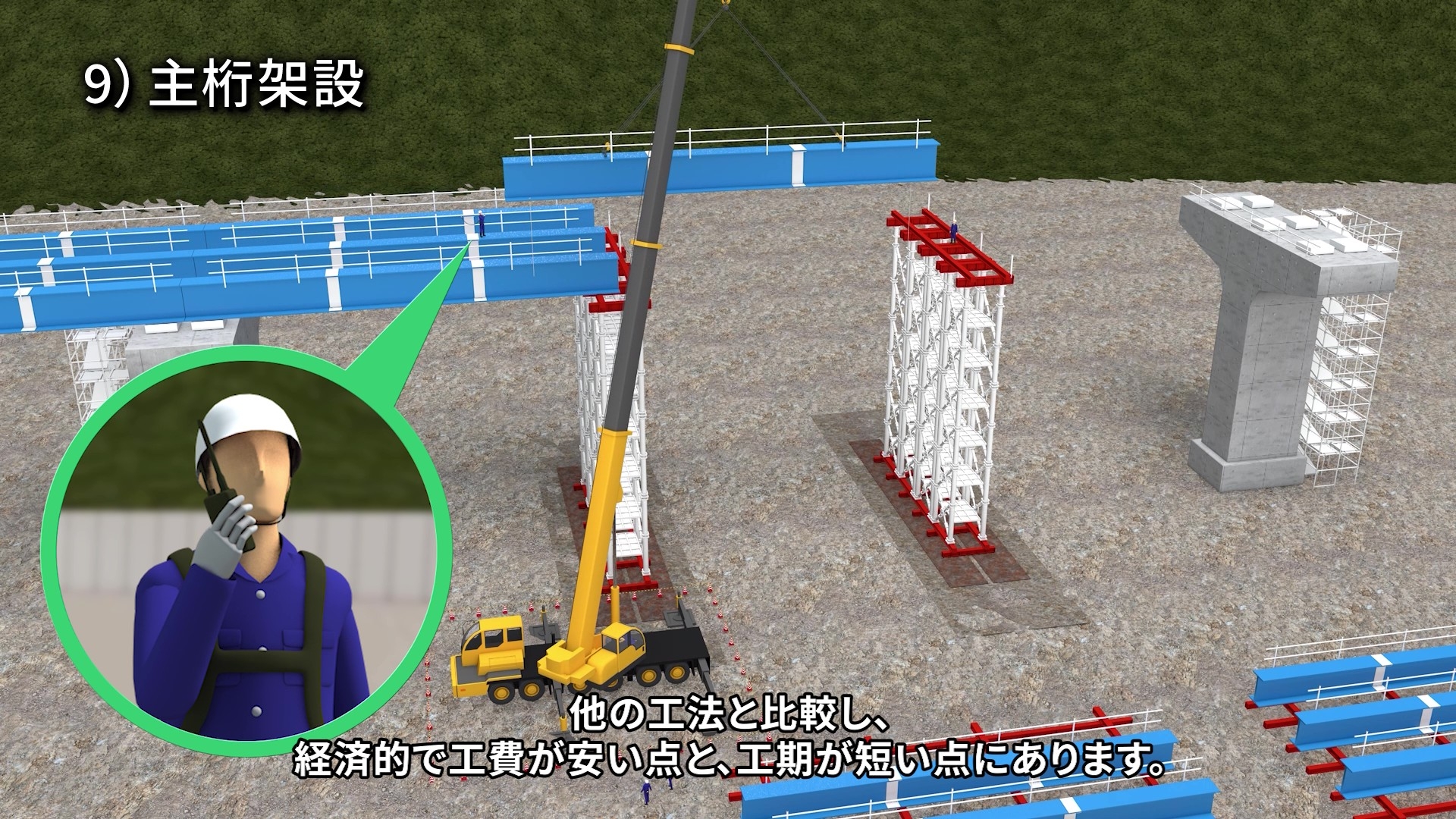

本動画では、現在一般的に採用されている鋼橋の少数I桁橋において、橋桁を移動式クレーン車で吊り上げ、ベント（仮設の支柱）上に架設した後に連結を行う「トラッククレーンベント工法」について解説します。この工法は、移動式クレーンを用いてステージングを行う、最も一般的な架設方法の一つです。

■PC橋架設工とは

　PC橋架設工とはプレストレスト・コンクリート（PC）製の橋桁を、橋脚や橋台の上に架け渡す工事のことです。PC橋は、コンクリートにPC鋼材を用いてあらかじめ圧縮力（プレストレス）を加えることで、コンクリートの弱点である引張力への抵抗力を高めた構造で、鋼橋と同様に、現場の状況に応じて最適な工法を選定します。

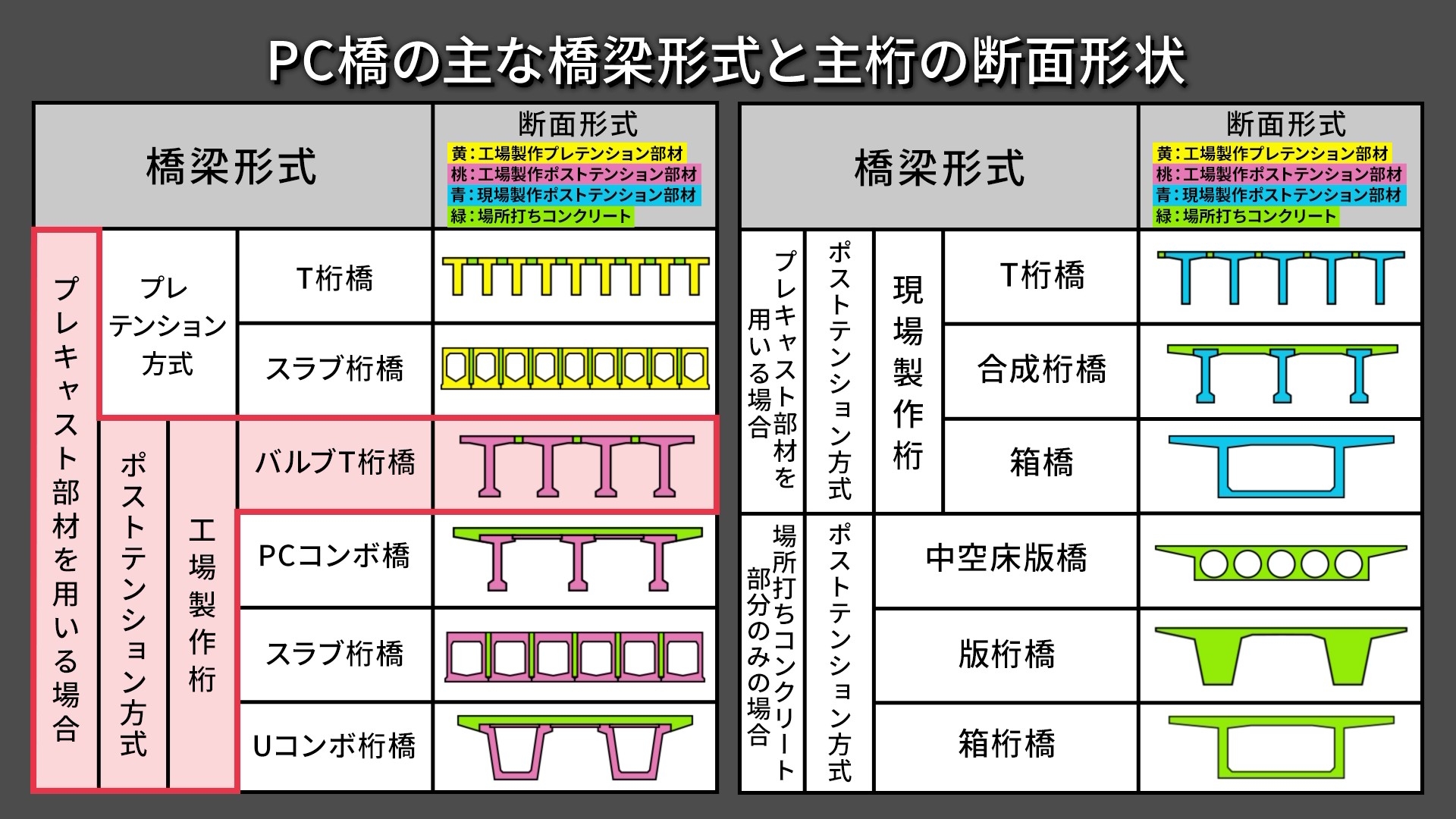

　PC橋の架設工法は、大きく2種類に分類されます。1つ目は「プレキャスト工法」で、事前に工場などでPC桁を製作し、現場に搬入して架設する方法です。2つ目は「場所打ち工法」で、架設現場にて型枠を組み立て、コンクリートを打設した後にプレストレスを導入して橋体を構築する方法です。

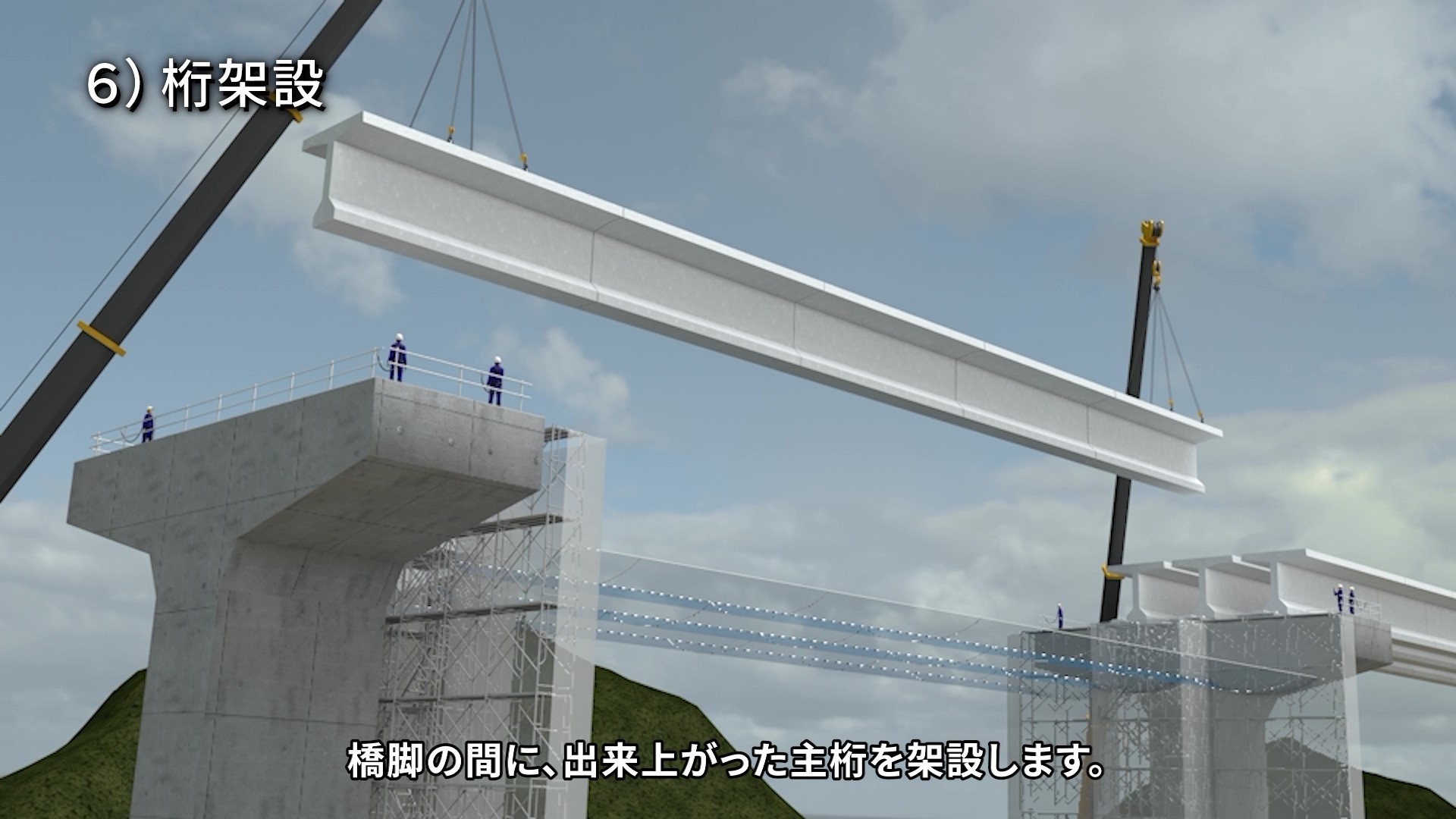

　本動画では、「プレキャスト工法」について解説します。プレキャスト工法には、トラッククレーンによる工法と架設桁を用いる工法がありますが、ここでは「トラッククレーンによる橋梁下からの架設工法」について説明します。

■標準歩掛（積上積算方式）とは

　積上積算方式は、材料、労務、機械などの単価に数量を乗じて、直接工事費を算出する積算方式です。標準歩掛では、これらの規格や数量などが定められています。

経済調査会が発刊している「工事歩掛要覧」では、標準歩掛（積上積算方式）を掲載しています。これは、国土交通省「土木工事標準積算基準書」に準拠したものであり、国土交通省をはじめ都道府県政令市などの各発注機関で工事費算出（積算）に使用されています。

■関連する当会発刊書籍

　工事歩掛要覧　　　　【標準歩掛が掲載されています】

　月刊　積算資料　　　【燃料など材料単価が掲載されています】

■出典

　令和7年度版工事歩掛要覧

　令和7年3月土木工事共通仕様書(案)　国土交通省

　令和7年3月土木工事施工管理基準及び規格値(案)　国土交通省

　道路統計年報2024
