維持修繕編

橋梁 標準歩掛等 維持修繕 コンクリート構造物 道路 標準単価

¥2,200(税込)

CPD 1.4ポイント ・ CPDS 1ユニット

視聴可能期間:2023/03/31 23:59まで

【本動画の対象工種】

切削オーバーレイ工 、 橋梁塗装工 、 ひび割れ補修工(低圧注入工法) 、 断面修復工(左官工法) 、 床版取替工 、 ひび割れ補修工(充てん工法) 、 連続繊維シート補強工 、 構造物とりこわし工

動画をご購入いただく前に

お使いの端末で動画がご視聴できるかどうかのご確認の上、動画をご購入ください。

>再生テスト動画はこちら

概要

本動画では、以下の工種について、工種概要、施工方法、積算方法などを解説します。

■動画の内容

①切削オーバーレイ工【標準歩掛】 ②橋梁塗装工【標準単価】

③床版取替工 ④構造物とりこわし工【標準単価】

⑤連続繊維シート補強工【標準単価】 ⑥ひび割れ補修工(充てん工法)【標準歩掛】

⑦ひび割れ補修工(低圧注入工法)【標準歩掛】 ⑧断面修復工(左官工法)【標準歩掛】

工種

概要

施工手順

積算方法・

積算上の留意点

施工上の

留意点

①切削オーバーレイ工

②橋梁塗装工

③床版取替工

④構造物とりこわし工

⑤連続繊維シート補強工

⑥ひび割れ補修工(充てん工法)

⑦ひび割れ補修工(低圧注入工法)

⑧断面修復工(左官工法)

概要:工種の概要を解説します。

施工手順:施工手順をアニメーションを用いてわかりやすく解説します。

積算方法・積算上の留意点:予定価格の設定における積算方法や積算上の留意点を解説します。

施工上の留意点:施工における留意点を解説します。

■切削オーバーレイ工とは

切削オーバーレイ工とは、アスファルト舗装が老朽化や損傷した場合に、その部分を切削機により削り取り、切削と切削した箇所の舗装までを即日で仕上げる工法をいいます。

■橋梁塗装工とは

構造物への塗装は、構造物の保護と美観の保持を主な目的として行われます。塗装は時間の経過に伴い劣化していくため、塗膜の状態に応じて塗替を実施します。

橋梁塗装工とは、鋼道路橋等の防錆を目的に、新設橋の架設現場および既設橋の塗替現場で行われる塗装前作業、および塗装作業をいいます。

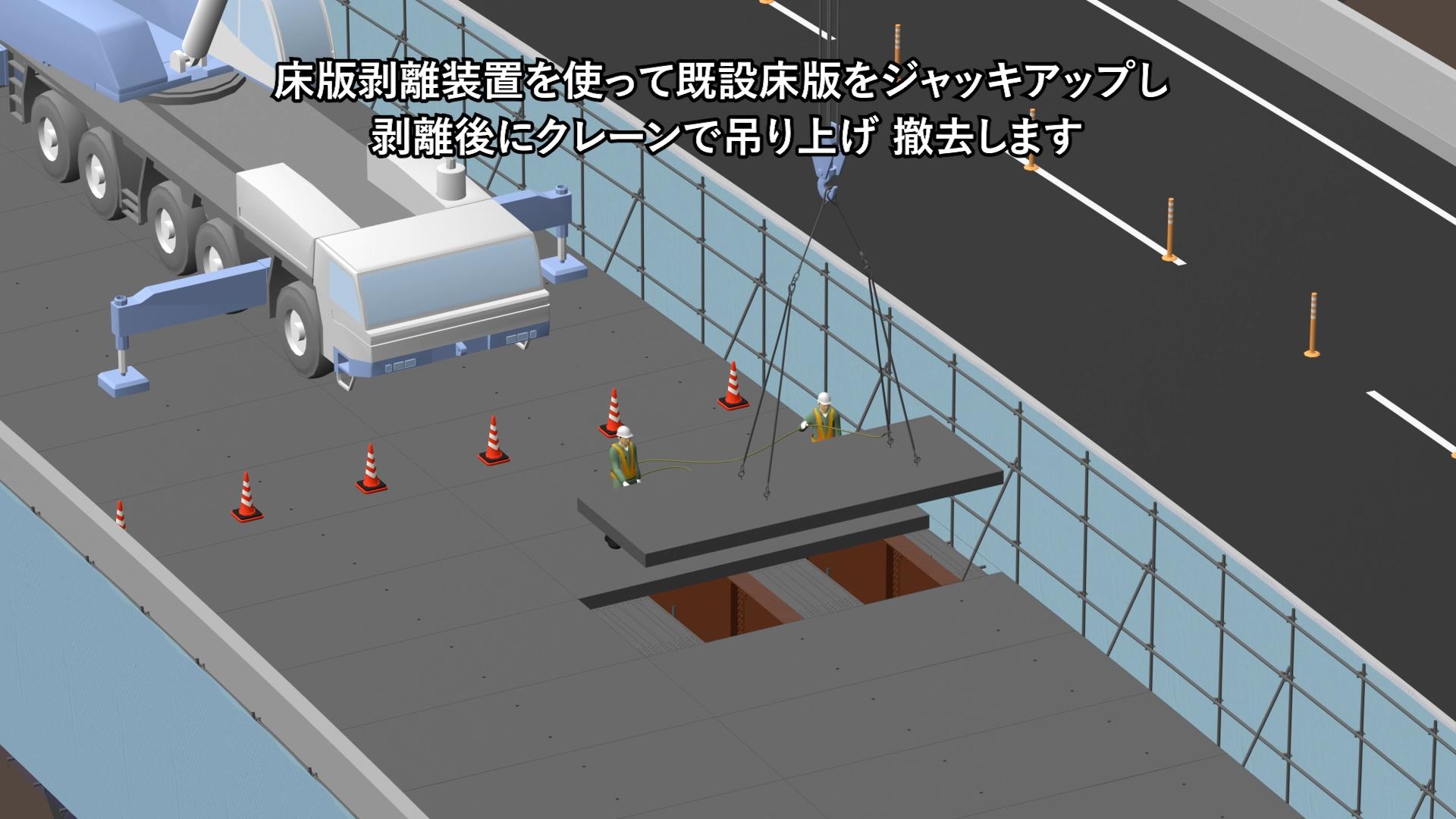

■床版取替工とは

床版取替工とは、劣化の著しいRC床版を、PC床版(コンクリートにプレストレスを導入した床版)、合成床版(鋼とコンクリートとの合成構造である床版)および鋼床版(鋼版(デッキプレート)を縦横に補剛した床版)に取替える工事をいいます。

これにより、床版の耐荷性、耐久性が向上し、交通に対する機能が向上します。

■構造物とりこわし工とは

構造物とりこわし工とは、河川・砂防・道路工事などにおける既設コンクリート構造物を、大型ブレーカ、コンクリート圧砕機、コンクリートブレーカなどを用いて破砕する工事をいいます。

■連続繊維シート補強工とは

連続繊維シート補強工とは、炭素繊維シートとエポキシ樹脂系の含浸接着剤などを用いて、橋脚などのコンクリート構造物の表面に貼り付け補強する工法です。

この工法は、軽量で、構造物の形状に合わせて、人力で施工でき、作業スペースの制約も受けにくいことなど、施工性に優れています。

■ひび割れ補修工(充てん工法)とは

コンクリートの劣化等により発生したひび割れは、そのまま放置すると、ひび割れから劣化因子(塩化物イオン、酸素、水など)が侵入し、コンクリート中の鉄筋腐食を進行させ、コンクリートのはく落が生じる恐れがあります。

ひび割れ補修工は、コンクリートに生じたひび割れを塞ぐことで、劣化因子の侵入を防止し、コンクリートの劣化進行を抑制する工法です。ひび割れ補修工には、充てん工法、低圧注入などがあります。このうち、充てん工法は、ひび割れに沿ってコンクリートの表面をカットし、その部分に充てん材を充てんして補修する工法です。

■ひび割れ補修工(低圧注入工法)とは

コンクリートの劣化等により発生したひび割れは、そのまま放置すると、ひび割れから劣化因子(塩化物イオン、酸素、水など)が侵入し、コンクリート中の鉄筋腐食を進行させ、コンクリートのはく落が生じる恐れがあります。

ひび割れ補修工は、コンクリートに生じたひび割れを塞ぐことで、劣化因子の侵入を防止し、コンクリートの劣化進行を抑制する工法です。ひび割れ補修工には、充てん工法、低圧注入工法などがあります。このうち、低圧注入工法は、注入器具を用いてひび割れ部分に注入材を低圧で注入して補修する工法です。

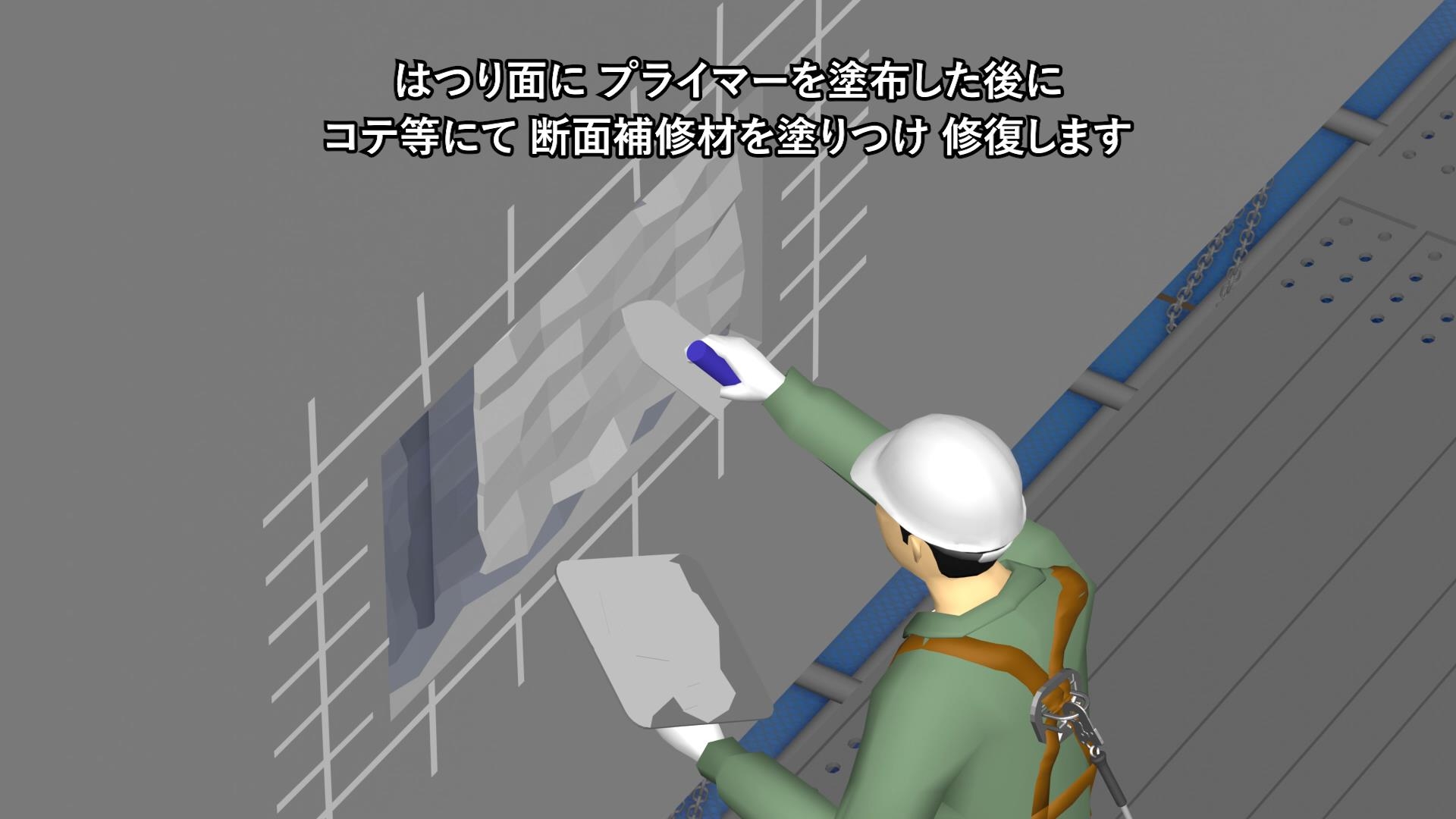

■断面修復工(左官工法)とは

断面修復工とは、コンクリート構造物の劣化部分を除去したあとに、断面修復材を用いて断面を修復する工法をいいます。

断面修復工には、左官工法、充填工法などがあり、このうち、左官工法はコテ等を用いて断面補修材を塗りつけ修復する工法です。

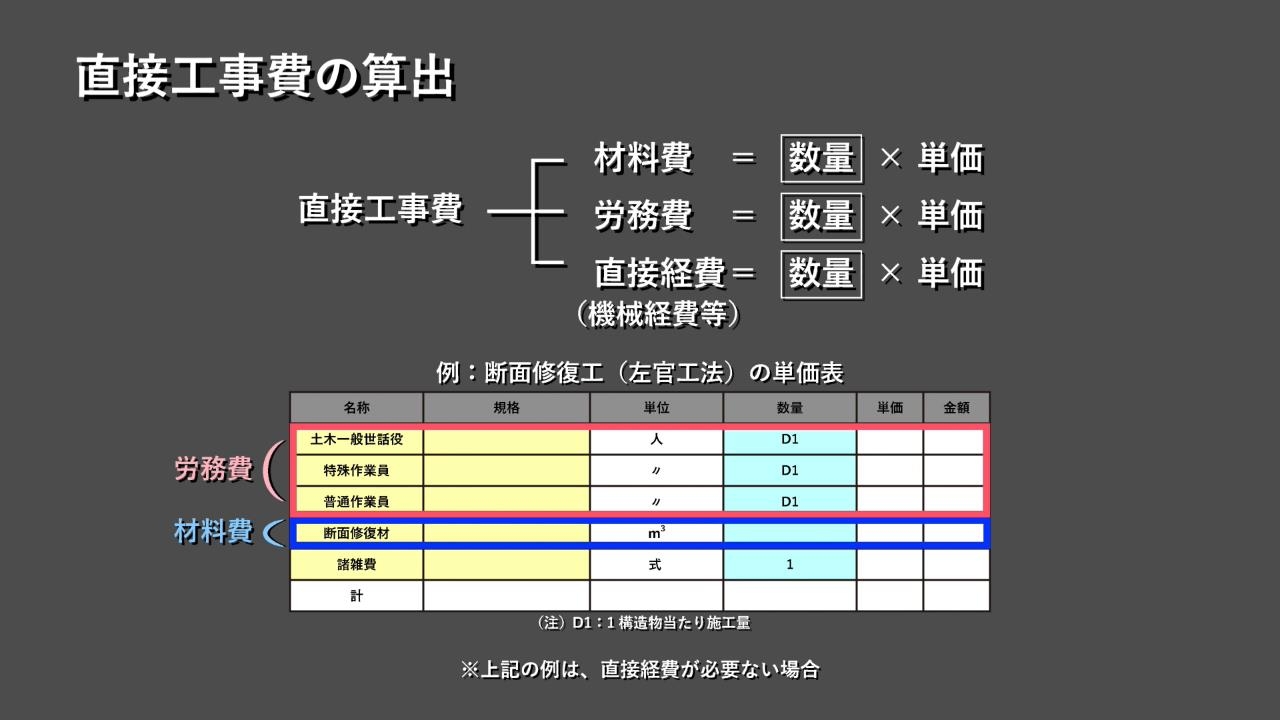

■標準歩掛(積上積算方式)とは

 積上積算方式は、材料、労務、機械などの単価に数量を乗じて、直接工事費を算出する積算方式です。標準歩掛では、これらの規格や数量などが定められています。

経済調査会が発刊している「工事歩掛要覧」では、標準歩掛(積上積算方式)を掲載しています。これは、国土交通省「土木工事標準積算基準書」に準拠したものであり、国土交通省をはじめ都道府県政令市などの各発注機関で工事費算出(積算)に使用されています。

■土木工事標準単価とは

 土木工事標準単価は、標準的な工法による施工単位当たりの工事費で、工事業者の施工実績に基づき、調査により得られた材料費、歩掛等によって算定した価格です。

経済調査会が発刊している「季刊 土木施工単価」では、土木工事標準単価を掲載しています。この土木工事標準単価は、国土交通省をはじめ都道府県政令市などの各発注機関で工事費算出(積算)に使用されています。
